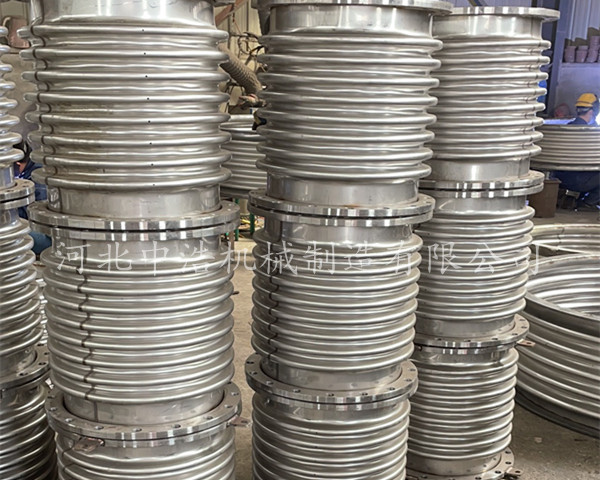

內壓式不銹鋼波紋管由波紋管及構件組成，適用于供熱、給排水、除塵、鋼廠、電廠等行業的各類管道和設備上。

　　首先，在內壓式不銹鋼波紋管中導流筒直接接觸介質，增加耐磨性的同時，還起到導向作用，減少介質的摩擦力，使膨脹節內的流動介質_為平穩，減少由于流體流動特性的改變而引起的結構振動，起到保護膨脹節的作用。在內壓式不銹鋼波紋管安裝導流筒起到導向作用的同時，使介質流動平穩。

　　在內壓式不銹鋼波紋管生產廠家根據介質的流速、粉塵或顆粒物的含量、腐蝕性及位移量的大小等工況和要求進行選用。需要注意的是非金屬膨脹劑用于介質中粉塵或顆粒物含量_高的工況環境下時，要注意防積灰的能力。

　　內壓式不銹鋼波紋管主要受力結構件在設計時需要考慮應能夠承受壓力推力引起的力和彎矩，如膨脹節部件的自重、流通介質的重量、流動載荷、風載、雪載、振動載荷等附加載荷。

　　內壓式不銹鋼波紋管各受力部件的設計溫度均與介質溫度、內部隔熱、外部保溫情況相關。



　　1、當介質溫度＜65℃，筒體、端板、端環、筋板、立板的設計溫度與介質溫度相同，拉桿、鉸鏈板、銷軸、十字銷軸、萬向環設計溫度等于介質溫度；

　　2、無內隔熱、無外保溫，筒體、端板、端環、筋板、立板的設計溫度與介質溫度相同，拉桿、鉸鏈板、銷軸、十字銷軸設計溫度等于0.9倍介質溫度；

　　3、無內隔熱、外保溫，筒體、端板、端環、筋板、立板的設計溫度等于介質溫度，拉桿、鉸鏈板、銷軸、十字銷軸、萬向環設計溫度等于介質溫度；

　　4、內隔熱、外部無保溫，筒體、端板、端環、筋板、立板根據傳熱計算，拉桿、鉸鏈板、銷軸、十字銷軸、萬向環設計溫度等于0.33倍介質溫度。

　　5、內隔熱、外保溫，筒體、端板、端環、筋板、立板根據傳熱計算，拉桿、鉸鏈板、銷軸、十字銷軸、萬向環設計溫度根據傳熱計算；

　　在計算內壓式不銹鋼波紋管受力結構件的設計計算中，當受力面為焊縫處時，焊縫均應設計為等輕度強度焊縫，即焊縫強度與母材強度相等。
