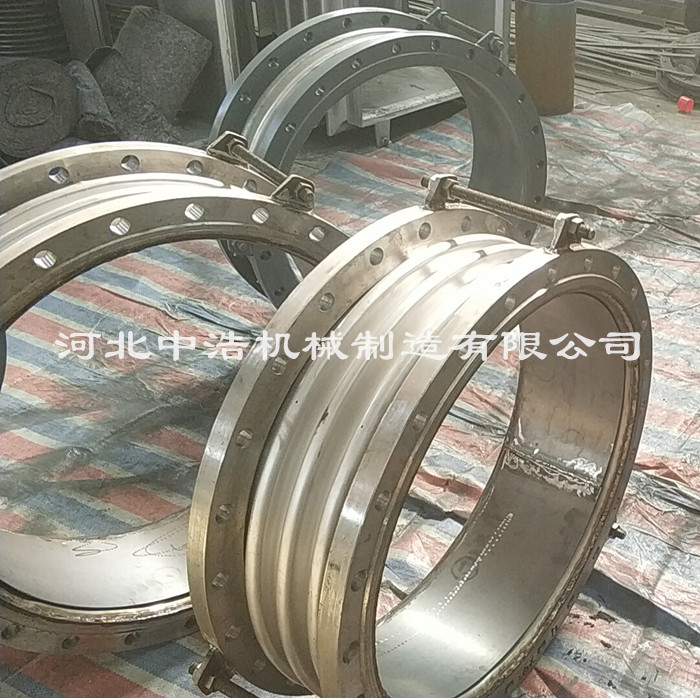

內壓式不銹鋼波紋管是簡單的軸向補償器。由金屬波紋管、工作接管、外護管和導向支撐裝置組成。由于受內壓失穩所限，其補償量相對_小，但由于其結構簡單，占用空間_小的優點，雖然己趨淘汰，但仍有其應用的空間。

　　內層是工作管，連接兩端輸送管道，中間層為金屬波紋管及與其連接的接管，起到補償管線熱位移的作用，外層為外護管，用以保護波紋管及盛納輸送介質之用。即輸送介質充滿于工作管內側、金屬波紋管外側及外護管內側。軸向外壓型波形補償器的優點是不會發生柱失穩現象，可以做到非常大的補償量。還能在外護管上設置泄水裝置，在有需求時放空介質，便于停熱維修。

　　內壓式不銹鋼波紋管當設計溫度高于基準溫度時、允許工作壓力隨著溫度的升高而降低，隨著溫度的降低而升高。內壓式不銹鋼波紋管的補償量隨著溫度的升高而升高，隨著溫度的降低而降低。內壓式不銹鋼波紋管的剛度隨著溫度的升高而降低，隨著溫度的降低而升高。

　　當設計疲勞次數高于樣本疲勞次數時，內壓式不銹鋼波紋管的補償量隨著疲勞次數的升高而降低，隨著疲勞次數度的降低而升高。波紋補償器設計疲勞壽命設計原則如下：城市供熱管道用波紋補償器的設計壽命應大于500次；間歇運行的管道及停送頻繁的供熱系統,根據實際運行情況確定，且應大于500次。波紋管設計壽命的計算方法應按GB/T12777的規定執行。

　　為了降低管道初次啟動運行時固定支座的推力和避免波紋補償器波紋失穩，應在設計時考慮安裝時對補償器進行冷緊，冷緊系數可取0.5。對于軸向波紋補償器，宜在制造廠內預變位后供貨。因此，設計選用軸向波紋補償器時，可以要求設備廠家按0．5的冷緊系數進行冷緊后供貨。如果內壓式不銹鋼波紋管產品說明書中注明了預拉伸量，應按標明的數值進行頂拉伸，沒有注明預拉伸量時，預拉伸量按△L／2或按產品說明中的公式計算。

　　內壓式不銹鋼波紋管在出廠前，己進行預變形，在補償器兩側固定支架、導向支架、滑動支架等施工圖要求安裝完畢后，拆除全部預拉伸用裝置(包括螺母和絲杠)。它是帶有導流管的補償器，具有安裝方向性，在安裝時要求使補償器的介質流向標記(箭頭)與系統介質流向一致。
